Les variations de température lors de la livraison du dernier kilomètre sont responsables d'une part disproportionnée des pertes annuelles de la chaîne du froid : vaccins avariés, produits biologiques compromis, expéditions de produits de la mer de qualité supérieure rejetées. Le sac isotherme au bout de cette chaîne est généralement la dernière chose évaluée et le premier endroit où la panne se produit réellement.
Pour les responsables de l'approvisionnement et les directeurs de produits dans les domaines de la logistique médicale, de la distribution biopharmaceutique et de la livraison de produits alimentaires haut de gamme, la question d'ingénierie n'est pas de savoir si une glacière souple semble adéquate, mais plutôt de savoir si la méthode de construction est réellement capable de maintenir un environnement à température contrôlée pendant 48 à 72 heures dans des conditions réelles de manipulation et d'environnement. La réponse dépend de trois éléments : la façon dont les joints sont construits, ce que fait l'isolation lorsqu'elle est mouillée et si les matériaux en contact avec la charge utile répondent aux normes de conformité requises par l'application.
Pourquoi la construction cousue est structurellement incompatible avec les exigences de la chaîne du froid
Les problèmes posés par les glacières souples cousues dans les applications de chaîne du froid ne sont pas des défauts de performance au sens du consommateur : une boisson chaude, un sac de glace fondu. Ce sont des modes de défaillance structurelle qui compromettent simultanément l’intégrité thermique et la sécurité biologique.
Chaque passage d'aiguille à travers une membrane imperméable crée une perforation. Une couture typique génère plusieurs centaines de ces perforations par mètre de longueur de couture. Le ruban de couture recouvre ces trous de manière adéquate dans des conditions stables et peu stressantes. Sous le cycle thermique qui se produit pendant l'utilisation sous la chaîne du froid (transitions répétées entre le stockage réfrigéré, les environnements de chargement ambiants et les zones de chargement des véhicules), les liaisons adhésives du ruban se dilatent et se contractent à des rythmes différents de ceux du TPU sous-jacent. Au fil du temps, et souvent au cours d’un seul cycle de vie d’expédition, les bords de liaison se soulèvent et les perforations situées en dessous deviennent des voies de fuite actives.
Deux conséquences s’ensuivent et elles s’aggravent.
Le premier concerne les ponts thermiques. Les coutures compromises permettent à l'air froid de s'échapper et à la chaleur ambiante de s'infiltrer au niveau de la ligne de couture, les endroits exacts où coïncident faiblesse structurelle et vulnérabilité thermique. Les temps de rétention de glace diminuent non pas parce que l’isolation s’est dégradée mais parce que la coque n’est plus hermétiquement fermée. Un sac évalué pour une rétention de glace de 48 heures dans des conditions de test contrôlées peut offrir 20 heures de manutention logistique réelle.
Le deuxième est un risque biologique qui reçoit moins d’attention mais qui comporte un réel risque de non-conformité. Lorsque la condensation fondue ou l'humidité de la charge utile s'infiltre à travers un joint compromis dans l'espace entre la doublure et la mousse isolante, elle ne peut pas s'écouler ou sécher. Dans l’environnement fermé, sombre et humide entre la doublure et la mousse, la croissance de moisissures et de bactéries se produit de manière prévisible. Pour les sacs utilisés dans le transport médical ou la logistique des produits frais, il ne s'agit pas d'un risque abstrait de contamination : il s'agit d'une violation directe des normes sanitaires exigées par l'application et d'une responsabilité qui incombe à la marque dont le nom figure sur le produit.
Ce sont des résultats structurels de la méthode de construction, et non des échecs du contrôle qualité. Une glacière cousue de bonne qualité présente les mêmes risques de défaillance qu'une glacière de mauvaise qualité ; la chronologie de l'échec diffère, le mode d'échec non.
Soudage RF à 27,12 MHz : comment le joint hermétique est réellement obtenu
Le soudage par radiofréquence (RF), également appelé soudage haute fréquence ou HF, résout le problème des coutures en éliminant la couture en tant qu'élément structurel distinct. La zone de jonction devient un matériau continu plutôt que deux panneaux maintenus ensemble par du fil.
Le processus fonctionne par chauffage interne plutôt que par conduction superficielle. Lorsque les matériaux TPU sont placés dans un champ électromagnétique alternatif à 27,12 MHz, la bande de fréquence ISM désignée pour les applications industrielles.Soudage RFéquipement : les molécules polaires du TPU tentent de se réaligner à chaque oscillation du champ : environ 27 millions de fois par seconde. Le frottement de ce mouvement moléculaire génère de la chaleur uniformément dans tout le matériau au niveau de la zone de soudure. Sous pression pneumatique appliquée simultanément, le matériau à l’interface entre deux panneaux atteint la température de fusion et les couches fusionnent au niveau moléculaire.
Lorsque le champ est retiré et que le matériau refroidit sous une pression soutenue, l'interface entre les deux panneaux d'origine a disparu structurellement. La zone de soudure est une seule pièce de matériau. Lors des tests de traction destructifs, cette zone échoue généralement dans le tissu de base avant que la ligne de soudure elle-même ne cède : la soudure n'est pas le point faible.
Pour les applications de chaîne du froid en particulier, cette méthode de construction offre un bassin intérieur hermétique sans voies de pénétration. Il n'y a pas de trous d'aiguille, pas de bords de ruban adhésif, pas de canaux de couture pliés où les liquides peuvent s'accumuler. La surface intérieure lisse et continue en TPU peut être essuyée ou stérilisée avec des désinfectants de qualité médicale sans craindre de pénétrer dans une couture compromise. La condensation, l'eau glacée fondue et les fluides médicaux déversés restent à la surface et ne migrent pas dans la cavité isolante. C'est la base structurelle de l'allégation de sécurité biologique, et non une propriété matérielle du TPU seul.
La même logique de construction s’applique à l’allégation de performance hydrostatique. Un refroidisseur souple soudé RF, correctement fabriqué et testé, maintient 1,0 bar de pression interne sans émission de microbulles depuis n'importe quelle couture ou point de fermeture. Cela correspond à la pression hydrostatique d’une colonne d’eau de 10 mètres – bien au-delà des contraintes physiques de la manutention logistique – et cela confirme que le joint hermétique tient dans des conditions plus exigeantes que celles que produirait n’importe quel scénario de livraison sur le dernier kilomètre.
Mousse à cellules fermées : l'ingénierie thermique derrière des temps de maintien de 48 à 72 heures
Une coque extérieure hermétique résout le problème de rupture des coutures. Pour maintenir des températures contrôlées pendant 48 à 72 heures dans des conditions ambiantes défavorables, la couche isolante doit faire son travail en continu, ce qui signifie qu'elle doit continuer à faire son travail même lorsqu'elle est mouillée.
La mousse à cellules ouvertes a une structure interne interconnectée. Lorsque l'humidité pénètre (due à la condensation, à des dommages mineurs au revêtement ou à l'environnement humide des cycles de chargement répétés), elle se propage à travers la matrice de mousse et y reste. La mousse humide à cellules ouvertes perd rapidement sa résistance thermique ; l'effet isolant du gaz piégé est remplacé par la conductivité thermique de l'eau. Pour un sac évalué selon des tests de rétention de glace en conditions sèches, les performances sur le terrain seront nettement moins bonnes une fois que l'isolation aura absorbé l'humidité.

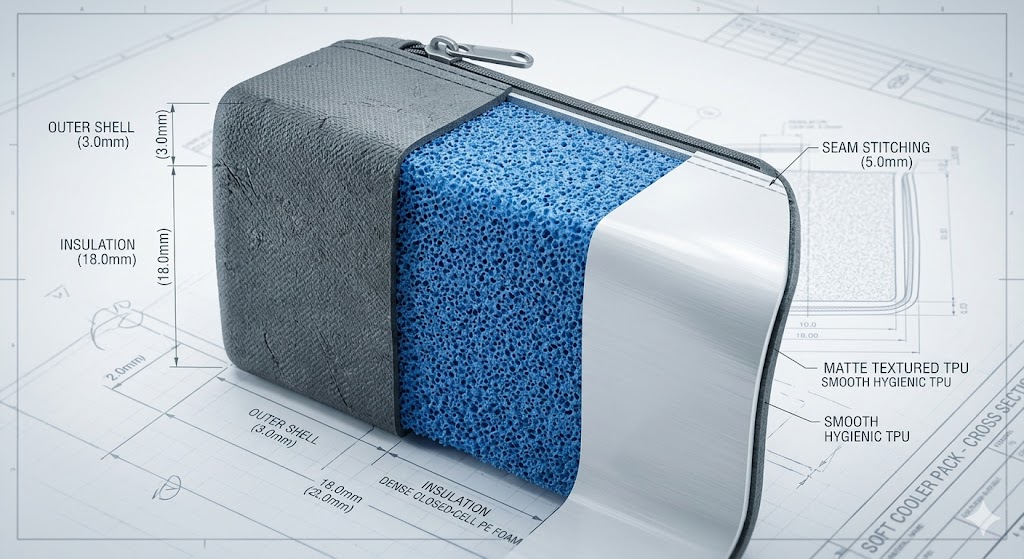

Les refroidisseurs souples de qualité médicale utilisent de la mousse à cellules fermées haute densité (NBR (caoutchouc nitrile butadiène) ou EVA haute densité de qualité supérieure sont les qualités pertinentes), où chaque bulle de gaz est entièrement scellée de ses voisines. Le transfert de chaleur par convection au sein de la mousse est éliminé car il n'y a aucune voie permettant le mouvement de l'air ou du fluide entre les cellules. Le transfert de chaleur par conduction est minimisé par le remplissage de gaz de chaque cellule scellée. Cela produit des valeurs R mesurables plus élevées que les alternatives à cellules ouvertes à épaisseur équivalente.
Le comportement à l’humidité est tout aussi important. La mousse à cellules fermées est intrinsèquement imperméable au niveau du matériau : la structure cellulaire scellée empêche physiquement l’absorption d’eau quelle que soit l’exposition. Un sac qui subit de la condensation interne au cours d'un transport de 72 heures aura une isolation performante à la même valeur R à l'heure 72 qu'à la première heure. Cette cohérence est ce qui rend les spécifications de maintien de la température sur 72 heures réalisables et vérifiables plutôt qu’ambitieuses.
Pour les applications nécessitant des fenêtres de température spécifiques (2°C à 8°C pour les produits biologiques, inférieures à zéro pour certains produits pharmaceutiques), la combinaison de la densité de la mousse, de l'épaisseur de la mousse et du volume du matériau à changement de phase peut être conçue pour maintenir une plage définie dans des conditions ambiantes spécifiées. Il s'agit d'une conversation de spécification, pas d'un paramètre de produit fixe ; les variables pertinentes sont toutes réglables dans le cadre de fabrication.
L'avantage structurel est secondaire mais mérite d'être noté pour les applications médicales en particulier : la mousse haute densité à cellules fermées offre une protection significative contre les chocs pour les flacons fragiles, les récipients en verre et les seringues préremplies sans nécessiter une coque extérieure rigide. La mousse agit comme un amorti réparti sur toute la charge, réduisant ainsi les forces d'impact maximales à n'importe quel point de contact.
Spécifications du matériau TPU : ce qu'exige réellement la conformité FDA et REACH
Pour les refroidisseurs souples utilisés dans le transport médical ou la logistique alimentaire, le matériau en contact direct ou indirect avec la charge utile doit répondre aux normes réglementaires définies : non seulement éviter les substances problématiques les plus évidentes, mais aussi être conforme aux normes documentées pour l'application spécifique.
Le matériau pertinent pour la coque extérieure et la doublure intérieure des glacières souples de qualité médicale est le nylon enduit de TPU 840 deniers. Le PVC est l’alternative traditionnelle et est nettement moins cher ; il est également de plus en plus incompatible avec l'environnement réglementaire dans lequel ces produits fonctionnent. Les plastifiants PVC, généralement à base de phtalates, sont restreints par la proposition 65 de Californie et la réglementation européenne REACH. Le PVC devient également cassant à basse température, ce qui crée un risque pour l'intégrité des matériaux dans les applications de la chaîne du froid qui utilisent de la neige carbonique ou qui atteignent des environnements de fret sous zéro.
Le TPU évite les deux problèmes. Il maintient une flexibilité jusqu'à -30°C, ce qui couvre toute la gamme des exigences de température de la chaîne du froid. Il est compatible avec les formulations sans BPA et sans PFAS, et les qualités TPU de qualité alimentaire sont conformes à la FDA pour le contact direct avec les aliments. Pour la doublure intérieure en particulier (la surface qui entre en contact avec la glace, les blocs de glace et potentiellement la charge utile elle-même), le TPU antimicrobien, conforme à la FDA, sans BPA, est la spécification matérielle qui répond aux exigences logistiques médicales et alimentaires.
Le profil de résistance chimique du TPU est également pertinent dans les applications médicales : il résiste aux désinfectants concentrés utilisés pour la stérilisation entre les utilisations, y compris les solutions à base d'alcool qui dégraderaient moins les matériaux de revêtement au fil du temps. Un revêtement qui peut être essuyé de manière agressive entre les expéditions sans dégradation de la surface conserve ses propriétés hygiéniques pendant une durée de vie réaliste du produit plutôt que seulement lors du déploiement initial.
Lors de l'évaluation d'un partenaire OEM pour les applications de chaîne du froid médicale, la documentation pertinente comprend des certificats de conformité FDA pour les matériaux de revêtement intérieur, des rapports de test REACH confirmant l'absence de substances restreintes et des déclarations de matériaux sans BPA/PFAS spécifiques au lot de production, et pas seulement à la gamme de matériaux générale du fournisseur. Ces documents doivent être disponibles sur demande dans le cadre de l'intégration du matériel standard, et non assemblés en réponse à une demande d'audit spécifique.
Sélection d'un partenaire OEM pour les applications de chaîne du froid médicale
Les exigences techniques pour un véritable refroidisseur souple de qualité médicale (construction hermétique soudée RF, isolation en mousse à cellules fermées, doublures en TPU conformes à la FDA) sont bien définies. Ce qui varie, c'est si un partenaire de fabrication spécifique répond à ces exigences avec la discipline de processus et l'infrastructure de documentation qu'exigent les applications logistiques médicales et alimentaires.
L'audit pose des questions importantes : l'établissement teste-t-il la pression des joints par unité ou par échantillonnage par lots, et à quelle valeur de barre ? Peuvent-ils fournir une documentation de conformité FDA pour le matériau de revêtement intérieur spécifique entrant dans la composition de votre produit, et pas seulement pour leur gamme générale de matériaux ? Comment la mousse à cellules fermées est-elle obtenue et la densité est-elle validée sur les lots de matériaux entrants ? L'ensemble des paramètres de soudage RF est-il documenté par spécification de matériau et comment la conformité est-elle vérifiée sur l'ensemble du volume de production ?
Un fabricant doté de véritables capacités dans ce domaine d’application répondra à ces questions de manière détaillée sur le plan opérationnel. L'ingénierie derrière les performances de maintien de la température pendant 72 heures dans des conditions logistiques réelles est spécifique, vérifiable et pas particulièrement difficile à décrire, ce qui signifie que les réponses vagues sont des informations significatives en elles-mêmes.
Foire aux questions
Quel est le principal avantage du soudage RF par rapport à la couture dans les glacières médicales ?
Le soudage RF fusionne les panneaux TPU au niveau moléculaire, produisant un intérieur hermétique continu sans trous d'aiguille, sans ruban de couture et sans voies de pénétration d'humidité ou de contamination. Pour les applications médicales et alimentaires, cela élimine à la fois les ponts thermiques qui réduisent la rétention de glace et le risque de contamination biologique créé lorsque l'humidité s'infiltre dans la cavité isolante d'un sac cousu. La surface intérieure d'un refroidisseur soudé RF peut être entièrement stérilisée ; la cavité isolante d’un refroidisseur cousu ne le peut pas.
Les refroidisseurs en mousse à cellules fermées peuvent-ils maintenir la température de manière fiable pendant 72 heures ?
Dans de bonnes conditions, oui, mais les spécifications doivent être précises sur ces conditions. La mousse à cellules fermées haute densité, combinée à une coque hermétique soudée RF et à une fermeture hermétique, maintient sa valeur R nominale en permanence car la mousse n'absorbe pas l'humidité qui dégraderait sa résistance thermique. Le temps de maintien réel dépend de la température ambiante, de la masse de la charge utile, du volume du matériau à changement de phase et de la fréquence d'ouverture du sac. Pour des fenêtres de température spécifiques (2°C à 8°C pour les produits biologiques, par exemple), ces variables peuvent être modélisées et testées par rapport à des conditions ambiantes définies pour produire une spécification de performance vérifiable.
Les glacières souples en TPU sont-elles conformes au transport de produits biologiques et de vaccins ?
Les formulations TPU de qualité alimentaire et conformes à la FDA répondent aux exigences matérielles pour les applications biologiques et de transport de vaccins. Les spécifications pertinentes sont sans BPA, sans PFAS et conformes à la FDA pour le contact alimentaire, ce qui pour les applications médicales constitue la norme de base pertinente. Le revêtement intérieur doit également être chimiquement résistant aux désinfectants utilisés pour la stérilisation entre les utilisations. La documentation de conformité doit être spécifique au matériau de revêtement et au lot de production utilisé dans votre produit, et non une déclaration de capacité générale du fournisseur.
